1. 适用范围
本装置主要用于电涌保护器（SPD）等进行低压系统故障引起的暂态过电压试验，以及进行满足IEC61643-11的第8.3.8.1部分的在低压系统故障引起的TOV下试验，也可用于其他科研试验。
使用环境为户内，海拔高度不超过1000米，环境温度为-10C~+40C，相对湿度不大于85%。

2. 遵循标准
4) IEC61643-1 Surge protective devices connected to low-voltage power distribution systems part 1: Performance requirements and testing methods

3. 主要参数
a) 输入电源：AC220V/10kVA,单相50HZ，32A
b) 输出电压：3路电压输出，Ucs电压0-500V，TOV故障电压1.32Ucs，1.55Ucs，和1.732Ucs
c) 输出电流：限流10A
d) 2路电压切换时间<100mS.
e) 波形输出畸变率<3%。

4. 设备特点
f) 安全保护：红绿灯指示状态，急停以及试品门联锁
g) Ucs和Ut电压之间切换通过可控硅进行控制。
h) 配备计算机，通过软件界面设置TOV电源参数，自动测试
i) 具备告警功能，配置紧急制动开关，设有安全罩及门开关
j) 计算机界面显示实时电压、电流数据
k) 自动绘制电压电流波形，并且可以保存波形为BMP格式图片，方便编辑实验报告。
l) 自动记录测试时间、测试电流、测试电压等，并可以将记录数据保存文件
m) 安装方式：柜式安装。

5. 主要部件
（1）单相调压器
 输入：交流，两线，线电压220V；
 输出： 1.1倍输入可调
 容量：10kVA
 负载能力：短时过载能力3倍以上（5s）

（2）单相试验变压器
电源输出电压为UT的变压器T2
 输入：交流，单相，U0；
 输出：Ucs，Ut1:1.32Ucs,Ut2:1.55Ucs,Ut3:1.732Ucs
 容量：10kVA
 持续时间：5S
 试验电流：限制到10A（有效值）

（3）低压开关柜
 低压开关柜设计功能齐全，具有电压电流开断和过压过流保护等功能。

（4）电源控制器
 采用PLC控制系统，10寸彩色触摸屏操作控制
 软件键盘按钮设置电压和时间参数
 多种试验模式可供选取
 试验参数可任意保存
 紧急保护按钮；
 电源过流自动切断；
 过流继电器双重保护；
 电源故障报警功能；

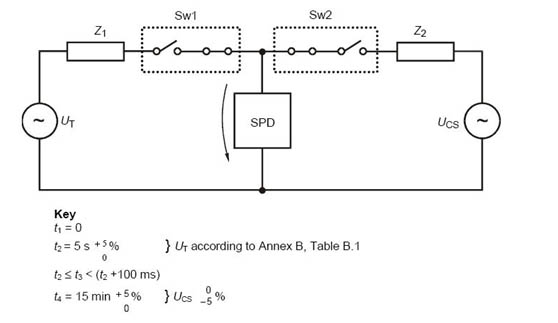

图1低压系统故障时TOV试验电路（参考IEC61643）


图2低压系统故障时TOV试验次序（参考IEC61643）

（5）选配电脑试验电压和电流测量（选配）
 采用NI多通道数据采集卡
 实时显示试验电压、电流和相位差
 电压电流最大值/峰值测量显示
 测量数据可打印
 计算机液晶显示电压和电流波形


PC端操作软件界面（选配）


参考外形图（高中压TOV，含低压TOV）
