1、概述
       GPP系列冲击电流发生器属我司自主发的冲击电流测试发生器，具有系统集成度高、控制智能化，操作简便等优点。本产品通过统一规划，选用通用主器件（电容器等），通过不同的主回路单元的组合及波形发生网络，将设备输出分为多个等级，通过各个等级的组合达到拓宽输出量程范围的能力，实现了高压测试设备化零为整的创造性理念。本系列设备采用全自动控制，只须在参数设置页面进行简单的试验需求设置，即可完成各量程的切换，一键自动运行测试。

2、执行标准
1) IEC 61643-1:1998 Surge protective devices connected to low-voltage power distribution systems part 1: Performance requirements and testing methods
2) GB18802.1-2002 idt IEC 61643-1-1998《低压配电系统的电涌保护器（SPD）》

3、主要参数
输出波形：       8/20μs±10%           电流波
输出峰值电流：150kA±10％
输出波形：      10/350μs±10%         电流波
输出峰值电流：30kA±10％
                       反极性震荡＜20％
电压极性：正/负，（自动切换）
充电时间：8/20充电时间：t=Q/I=CU/I=40*60/300=12。正常充电时，为保护变压器等器件，正常使用时，充电时间可保证在50S以内。
0/350大电容量时，充电时间=640*20/300=40，为保护变压器等器件，正常使用时，充电时间可保证在100S之内。
为适应LCG-25D大容量电容充电，建议增大变压器容量至30kVA。
可以满足充电时间=2080*15/500=63秒，即可在3分钟内充满。
供电电源：AC220V 15kVA；
工作环境：10—40℃，35％--80％RH（无凝露）

4、主要功能特点
4．1、发生器介绍
采用框架式结构，整体发生器分为三部分，发生器本体，充电单元，和控制单元，如下图所示

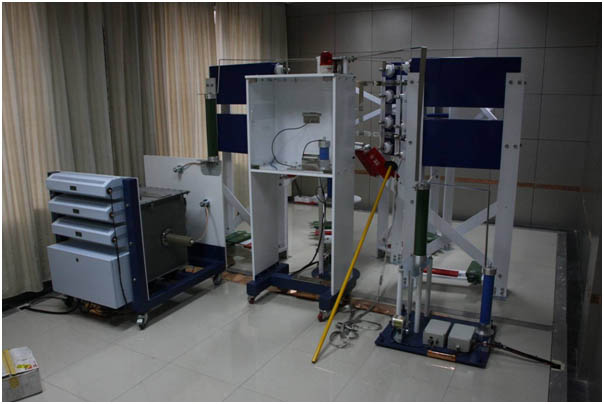

发生器本体部分+充电单元（参考）

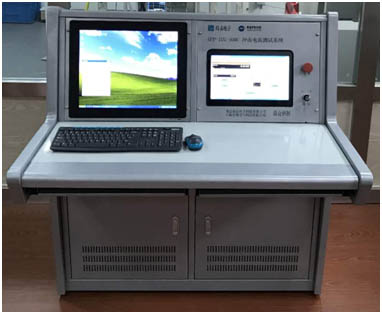

发生器控制台（参考）

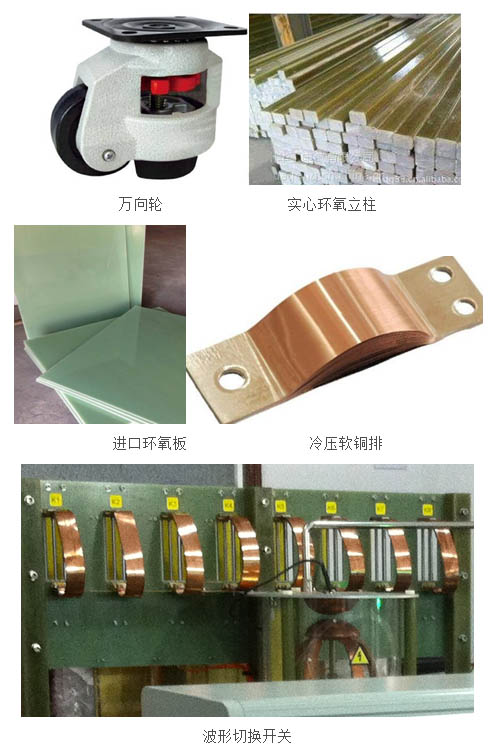

4．2、发生器本体
采用绵竹西南电工电容器，20kV32μf*2，10台
采用框架式结构，配有移动的万向轮，方便实验室内整体移动
采用实心环氧立柱
球隙连接采用冷压软铜排连接
使用进口（绿色）环氧板


4．2、充电单元
恒流充电，采用电子硬件恒流（非PLC软件恒流，软件恒流稳定性很差，而且随着设备使用变压器质量等影响，充电时间不可控）
变压器：高压充电专用变压器，过载能力强
自动极性切换

充电单元图片

4．3、控制单元
10寸触摸屏，三菱FX3U-80MR+4AD+2DA PLC
全自动控制，只需要设计充电电压，充电时间，自动恒流充电
可设置正负极性充电，自动极性切换
可设置相位角度，自动按照相位触发（需要选配移相控制模块和动作负载电源）
可设置波形，自动根据设置波形切换（需要选配波形切换单元）
内置输入输出隔离板（所有输出端口均增加防浪涌保护）

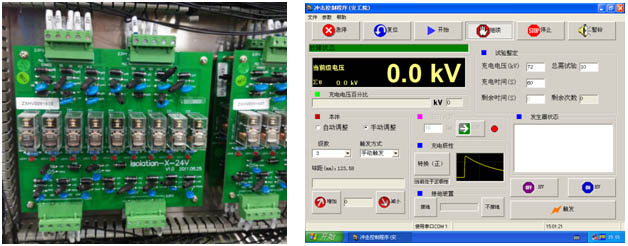

浪涌隔离板 操作界面（参考）

4．4、自动波形切换单元

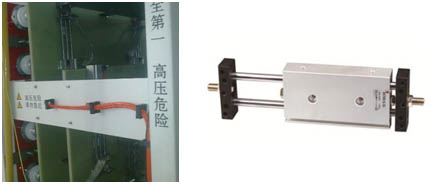

波形切换单元与切换气缸

       采用气动开关进行波形切换，8/20与10/350波形切换时间缩短至5s即可完成，减少人为劳动，提高测试效率。

       汽缸均采用亚德客品牌（AIRTAC，双轴定位气缸），所有汽缸均使用到位检测机构，确保系统运行安全可靠。

       高压部分使用绝缘材料均使用进口环氧材料，确保系统在高压环境下的经久耐用、性能稳定。

4．5、相位控制单元
包含，移相控制器，0-360°可任意设置相位控制
包含，10kV高压脉冲点火单元
包括，三间隙点火控制的直径180mm的放电铜球（钨铜）
包含，可控制球隙距离的直线驱动单元，球隙控制精度0.1mm



4．7、测量分析单元
测量软件：iMAS3000测量分析系统
示波器：泰克MDO3012
电脑：联想
通讯方式：光纤以太网
测量电流线圈：C437，最大测量200kA
分压器：RF100，100:1纯阻性分压器，测量残压最大5kV
测试柜：2联测试台
*注：校准波形时使用0.3m导线测试箱短路测试

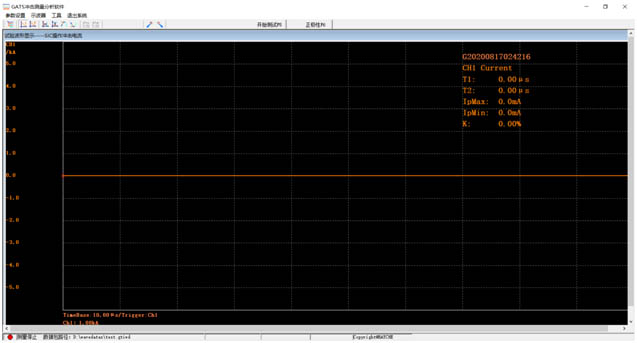

iMAS3000测量分析软件界面
